前言

前文我们简要介绍了ros2-control的一些基本概念，纸上谈兵终为空，我们在本系列的教程会手把手带大家做一个两轮差速小车的项目，带大家体验如何运用ros2-control这一框架，是如何与实际物理硬件联系起来的。关于差速小车，其实官方的GitHub仓库里面有相应的例程，不过写的比较全面复杂，不适合初学者读懂，不过大家可以看看这个例子，并且到手即用体验一下: DiffBot — ROS2_Control

本文教程的对应源码也完全开源供大家学习，如果您觉得对您有帮助，希望能得到个start鼓励一下: 教程开源代码

那么这一小节，我们先从建立差速小车的模型开始吧！

环境

• ros2版本 Humble
• WSL2-Ubuntu-22.04

创建工作空间

mkdir diff_test_ws/src -p && cd diff_test_ws/src/

创建功能包

ros2 pkg create --build-type ament_cmake diff_test_control

这下我们目录里面就有diff_test_control这个文件夹，接这我们在文件夹下面新建description文件夹用来存放机器人的描述相关的文件

URDF建模

URDF（Unified Robot Description Format）是统一机器人描述格式，URDF使用XML格式描述机器人文件。关于这部分内容，大家可以自行在其他ROS教程上面学习，讲的应该要比我详细的多。

在description文件夹下面新建urdf文件夹用来存放我们的urdf文件，这里我们直接使用官方例子里面的机器人模型。值得一提的是，官方用的Xacro写的，Xacro是urdf的定义和生成工具，URDF默认格式是纯文本的，我们并不能在其中加入计算公式和定义，用URDF定义一个机器人模型会导致整个文件非常冗长，有点类似Makefile和Cmake的关系。你按照Xacro提供的方式定义可以复用的模型描述块，之后就可以直接调用这些描述。

源文件过长有点不便展示，感兴趣可以直接去项目里面阅读

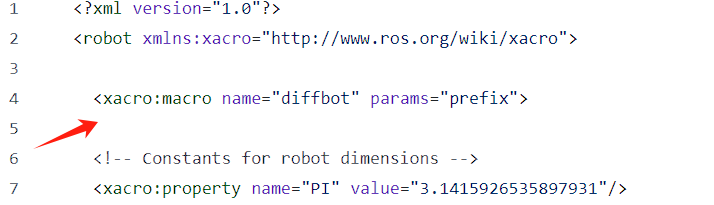

macro是xacro里面类似函数的概念，我们可以在其他xacro里面调用写好的macro，name后面相当于函数名，params相当于参数了。

我们在urdf文件夹下面建立了三个文件，分别是diffbot.urdf.xacro、diffbot.materials.xacro、diffbot_description.urdf.xacro，后面两个写成了macro，用于给diffbot.urdf.xacro调用，内容如下：

<?xml version="1.0"?>
<!-- Basic differential drive mobile base -->
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="diffdrive_robot">
  <xacro:arg name="prefix" default="" />
  <xacro:arg name="use_mock_hardware" default="false" />

  <!-- 导入基本的几何形状 -->
  <xacro:include filename="$(find diff_test_control)/urdf/diffbot_description.urdf.xacro" />

  <!-- 导入RVIZ里面颜色显示 -->
  <xacro:include filename="$(find diff_test_control)/urdf/diffbot.materials.xacro" />

  <xacro:diffbot prefix="$(arg prefix)" />
</robot>

其中xacro:include就是类似c语言的include包含文件，调用我们之前写的macro只需要xacro:name,name为macro的名字,例如xacro:diffbot，这样我们就可以把前面写好的macro分模块进行增加或者删减。大家可能会有个疑问，就是文件路径为什么少了层description，这里是因为我在cmake里面把这些描述文件导入install空间时没有加入description

install(
  DIRECTORY  description/ros2_control description/urdf description/launch description/rviz
  DESTINATION share/diff_test_control
)

RVIZ可视化

ok，模型我们建（copy）完了，接下来我们把它放入RVIZ进行可视化试试看吧！在description文件夹下新建launch，写一个launch的脚本文件如下

from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.conditions import IfCondition
from launch.substitutions import Command, FindExecutable, LaunchConfiguration, PathJoinSubstitution

from launch_ros.actions import Node
from launch_ros.substitutions import FindPackageShare


def generate_launch_description():
    # Declare arguments
    declared_arguments = []
    declared_arguments.append(
        DeclareLaunchArgument(
            "description_file",
            default_value="diffbot.urdf.xacro",
            description="URDF/XACRO description file with the robot.",
        )
    )
    declared_arguments.append(
        DeclareLaunchArgument(
            "gui",
            default_value="true",
            description="Start Rviz2 and Joint State Publisher gui automatically \
        with this launch file.",
        )
    )
    declared_arguments.append(
        DeclareLaunchArgument(
            "prefix",
            default_value='""',
            description="Prefix of the joint names, useful for \
        multi-robot setup. If changed than also joint names in the controllers' configuration \
        have to be updated.",
        )
    )

    # Initialize Arguments
    description_file = LaunchConfiguration("description_file")
    gui = LaunchConfiguration("gui")
    prefix = LaunchConfiguration("prefix")

    # Get URDF via xacro
    robot_description_content = Command(
        [
            PathJoinSubstitution([FindExecutable(name="xacro")]),
            " ",
            PathJoinSubstitution(
                [FindPackageShare("diff_test_control"), "urdf", description_file]
            ),
            " ",
            "prefix:=",
            prefix,
        ]
    )
    robot_description = {"robot_description": robot_description_content}

    rviz_config_file = PathJoinSubstitution(
        [FindPackageShare("diff_test_control"), "rviz", "diffbot_view.rviz"]
    )

    joint_state_publisher_node = Node(
        package="joint_state_publisher_gui",
        executable="joint_state_publisher_gui",
        condition=IfCondition(gui),
    )
    robot_state_publisher_node = Node(
        package="robot_state_publisher",
        executable="robot_state_publisher",
        output="both",
        parameters=[robot_description],
    )
    rviz_node = Node(
        package="rviz2",
        executable="rviz2",
        name="rviz2",
        output="log",
        arguments=["-d", rviz_config_file],
        condition=IfCondition(gui),
    )

    nodes = [
        joint_state_publisher_node,
        robot_state_publisher_node,
        rviz_node,
    ]

    return LaunchDescription(declared_arguments + nodes)

rviz文件夹下是启动rviz2的一些配置文件，除此之外还启动了robot_state_publisher功能包用于发布机器人的模型状态，joint_state_publisher_gui功能包用于提供关节的图形交互拖拽条。

接着我们返回工作空间顶层，输入

colcon build
source install/setup.bash
ros2 launch diff_test_control view_robot.launch.py

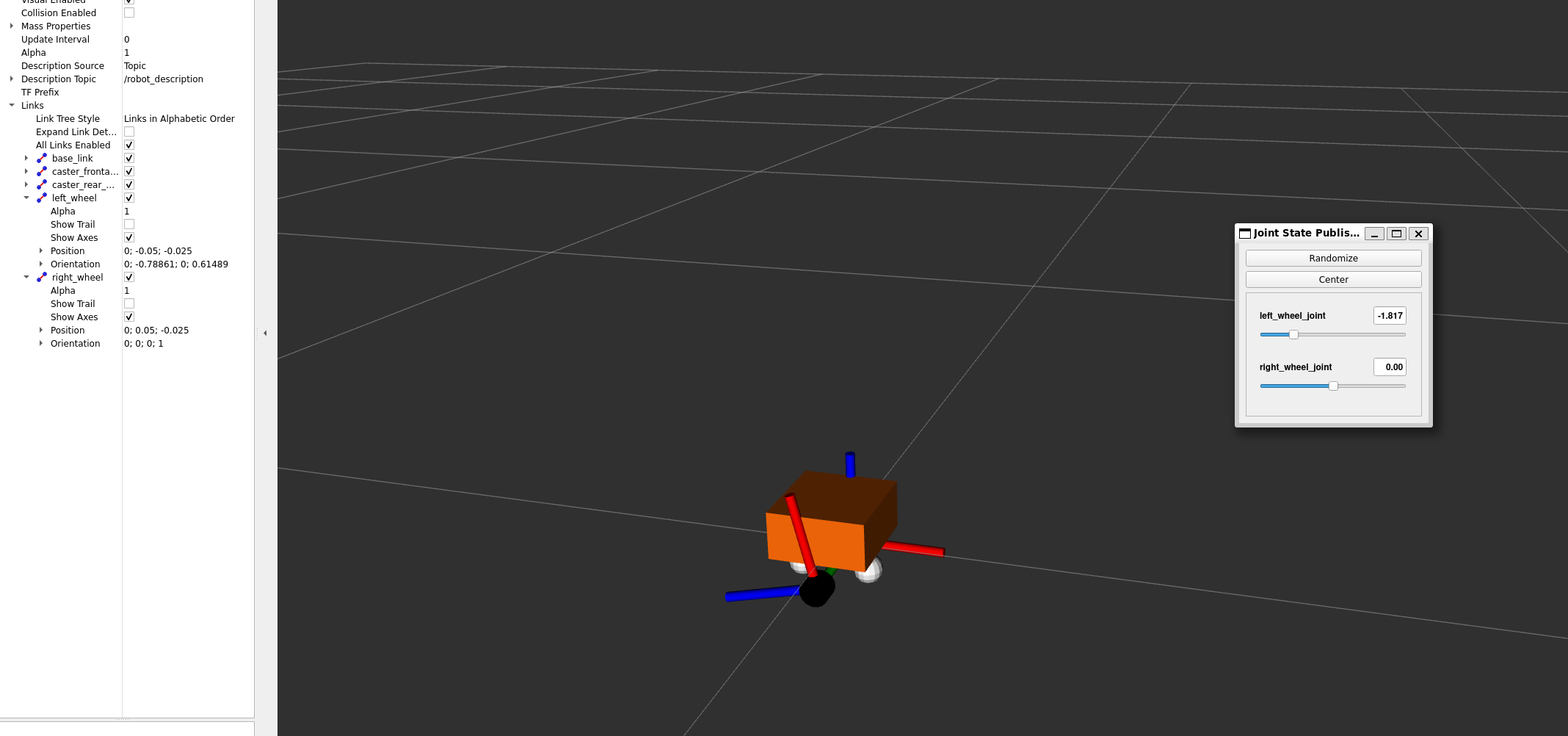

接下来就能看见小车在rviz里面的可视化，我们拖动gui的交互条也能控制车轮的转动。

ros2-control建模

我们在用URDF对我们机器人进行建模的时候，会有很多Link和Joint，但是并不是所有Joint都是我们可以控制对象。我们同样使用URDF传递给ros2-control框架我们需要控制的Joint的信息。下面是两轮差速小车传递给硬件资源管理器(Resource Manager)的URDF了，硬件资源管理器会根据这段描述，加载对应的硬件组件，前面的URDF只是给RVIZ可视化使用的，有没有都不会影响ros2-control的框架运行，下面才是决定控制的关键描述信息：

<?xml version="1.0"?>
<robot xmlns:xacro="http://www.ros.org/wiki/xacro">

  <xacro:macro name="diffbot_ros2_control" params="name prefix use_mock_hardware">

    <ros2_control name="${name}" type="system">
        <hardware>
          <plugin>diff_test_control/DiffBotSystemHardware</plugin>
        </hardware>
      <joint name="${prefix}left_wheel_joint">
        <command_interface name="velocity"/>
        <state_interface name="position"/>
        <state_interface name="velocity"/>
      </joint>
      <joint name="${prefix}right_wheel_joint">
        <command_interface name="velocity"/>
        <state_interface name="position"/>
        <state_interface name="velocity"/>
      </joint>
    </ros2_control>

  </xacro:macro>

</robot>

type="system"指定了硬件的类型，如前文所说，除了system还有sensor和actuator

<hardware>
    <plugin>diff_test_control/DiffBotSystemHardware</plugin>
</hardware>

这句话指定了所选用的硬件组件，这个硬件组件是我们自己写的，以插件（也就是动态库）的方式提供，我们可以修改URDF就可以选择我们最终想要的配置，这也是ros2-control框架灵活性的体现。

我们传递给硬件资源管理器还有command_interface和state_interface这两个概念，state_interface是只读的，command_interface是可读可写的，比如我控制差速小车的车轮，只需要给出速度的控制命令即可，但是小车的状态除了转速，还有位置，上小节我们拖动GUI交互条控制小车轮子位置进行转动也是位置。除了velocity和position之外，还有加速度acceleration和力effort。

除此之外还可以指定一些参数，比如指定初始速度为0<param name="initial_velocity">0</param>。

把xacro宏添加到主xacro后就变成了这样

<?xml version="1.0"?>
<!-- Basic differential drive mobile base -->
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="diffdrive_robot">
  <xacro:arg name="prefix" default="" />
  <xacro:arg name="use_mock_hardware" default="false" />

  <!-- 导入基本的几何形状 -->
  <xacro:include filename="$(find diff_test_control)/urdf/diffbot_description.urdf.xacro" />

  <!-- 导入RVIZ里面颜色显示 -->
  <xacro:include filename="$(find diff_test_control)/urdf/diffbot.materials.xacro" />

  <!-- 导入 ros2_control 描述部分 -->
  <xacro:include filename="$(find diff_test_control)/ros2_control/diffbot.ros2_control.xacro" />

  <xacro:diffbot prefix="$(arg prefix)" />

  <xacro:diffbot_ros2_control
    name="DiffBot" prefix="$(arg prefix)" use_mock_hardware="$(arg use_mock_hardware)"/>

</robot>

总结

本文完成了对一个两轮差速小车的建模工程，讲述了如何用urdf语言描述ros2_control，但是在ros2_control的urdf里面涉及到了硬件组件的概念，这个我们将会在下文进行详细介绍。
